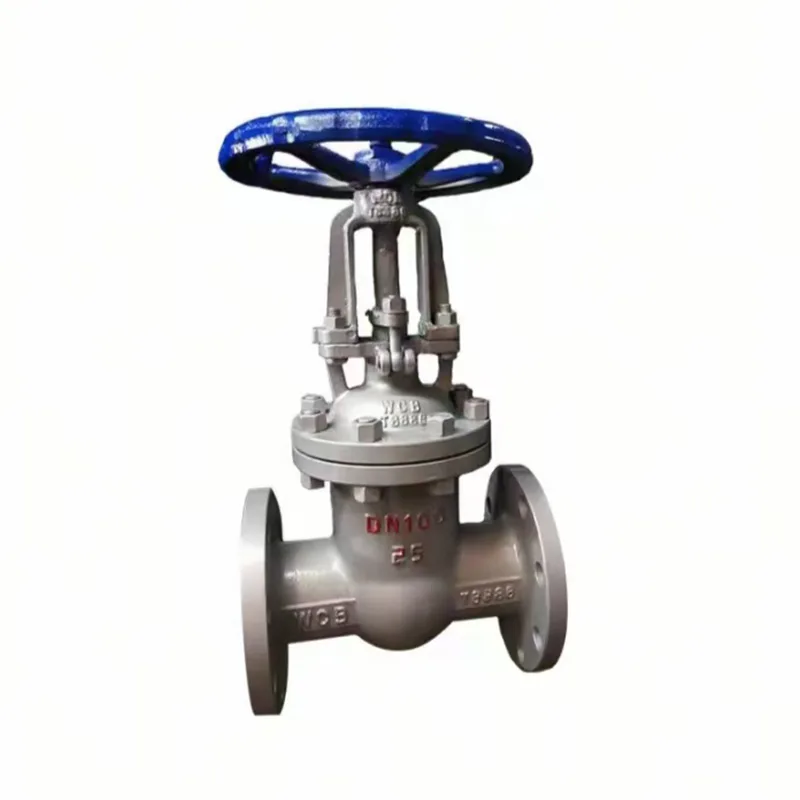

A Задвижка из литой сталиявляется одним из наиболее широко используемых запорных клапанов в промышленных трубопроводных системах. Известный своей долговечностью, стойкостью к давлению и отличными герметизирующими свойствами, он широко применяется в нефтегазовой, энергетической, нефтехимической, водоочистной и обрабатывающей промышленности. В этом руководстве объясняется, как работают задвижки из литой стали, их преимущества, ключевые компоненты, критерии выбора материалов, требования к установке, методы технического обслуживания, распространенные проблемы и рекомендации по покупке. Независимо от того, являетесь ли вы инженером, менеджером по закупкам, оператором завода или техническим специалистом по техническому обслуживанию, эта статья поможет вам принять обоснованные решения и максимизировать надежность системы.
Задвижка из литой стали — это клапан линейного перемещения, предназначенный в первую очередь для запуска или остановки потока жидкости. В отличие от дроссельных клапанов, задвижки работают за счет подъема или опускания диска в форме шибера внутри корпуса клапана. При полном открытии затвор полностью удаляется с пути потока, что приводит к минимальной потере давления.
Корпус клапана изготавливается методом литья из углеродистой, легированной или нержавеющей стали. Такая конструкция обеспечивает исключительную прочность и позволяет клапану выдерживать условия эксплуатации при высоком давлении и высоких температурах.
Промышленность часто отдает предпочтение задвижкам из литой стали, поскольку они сочетают в себе механическую прочность, надежность запирания и длительный срок службы в сложных условиях.
Принцип действия прост, но очень эффективен.
Поскольку в открытом положении заслонка полностью выходит за пределы пути потока, турбулентность сводится к минимуму, а падение давления остается чрезвычайно низким.
Задвижки обеспечивают герметичное закрытие, помогая предотвратить утечки даже в критически важных промышленных процессах.
Беспрепятственный путь потока значительно снижает потери энергии в трубопроводных системах.
Конструкция из литой стали позволяет работать в сложных условиях давления, обычно встречающихся на промышленных объектах.
При правильном обслуживании задвижки из литой стали могут оставаться работоспособными в течение десятилетий.
Эти клапаны надежно работают как в низкотемпературных, так и в высокотемпературных средах.
Они могут быть интегрированы с пневматическими, электрическими или гидравлическими приводами для автоматического управления процессом.
| Компонент | Функция |
|---|---|
| Корпус клапана | Содержит давление и поток жидкости |
| Диск ворот | Блокирует или разрешает поток |
| Корень | Передаёт движение от привода |
| Капот | Защищает внутренние компоненты |
| Кольца сиденья | Обеспечить уплотняющие поверхности |
| Упаковка | Предотвращает утечку штока |
| Маховик/Привод | Управляет движением клапана |
Выбор материала зависит от давления, температуры, состава жидкости и воздействия коррозии.
| Материал | Типичное применение | Преимущество |
|---|---|---|
| WCB Углеродистая сталь | Общепромышленное обслуживание | Экономичный |
| Легированная сталь WC6 | Высокотемпературные системы | Термостойкость |
| Нержавеющая сталь CF8 | Коррозионные жидкости | Коррозионная стойкость |
| Нержавеющая сталь CF8M | Химическая обработка | Превосходная химическая стойкость |
Общие производственные стандарты включают спецификации API, ASME, ANSI, BS, DIN и ISO.
Задвижки из литой стали встречаются практически во всех крупных отраслях промышленности.
Их способность обеспечивать надежную изоляцию делает их незаменимыми там, где безопасность процесса и непрерывность работы имеют решающее значение.
Выбор подходящего клапана требует оценки множества технических параметров.
| Фактор выбора | Почему это важно |
|---|---|
| Тип жидкости | Определяет совместимость материалов |
| Рабочее давление | Определяет класс давления |
| Температура | Влияет на выбор материала |
| Размер клапана | Влияет на пропускную способность |
| Концевое соединение | Обеспечивает совместимость трубопроводов |
| Требования к автоматизации | Определяет тип привода |
Игнорирование этих факторов может привести к преждевременному выходу клапана из строя, утечкам, проблемам с обслуживанием и дорогостоящим простоям.
| Особенность | Задвижка | Шаровой клапан | Шаровой клапан |
|---|---|---|---|
| Возможность отключения | Отличный | Отличный | Отличный |
| Сопротивление потоку | Очень низкий | Высокий | Низкий |
| Служба регулирования | Не рекомендуется | Отличный | Ограниченный |
| Системы большого диаметра | Отличный | Умеренный | Хороший |
Правильная установка напрямую влияет на срок службы и производительность клапана.
Регулярное техническое обслуживание помогает обеспечить долгосрочную надежность.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Утечка через седло | Изношенные уплотнительные поверхности | Отремонтировать или заменить сиденья |
| Утечка в штоке | Ухудшение качества упаковки | Заменить упаковку |
| Сложная операция | Коррозия или мусор | Очистить и смазать |
| Коррозия кузова | Агрессивная среда | Материал обновления |
Технология промышленной арматуры продолжает развиваться вместе с инициативами по автоматизации и цифровизации.
Будущие задвижки из литой стали, вероятно, будут сочетать механическую надежность с мониторингом состояния в режиме реального времени, что повысит эксплуатационную эффективность и снизит затраты на техническое обслуживание.
В1: Какова основная цель задвижки из литой стали?
Ответ: Его основная цель — обеспечить надежную изоляцию двухпозиционного потока с минимальной потерей давления.
В2: Можно ли использовать задвижку из литой стали для дросселирования?
Ответ: Нет. Задвижки обычно рассчитаны на полностью открытое или полностью закрытое положение.
В3: В каких отраслях обычно используются задвижки из литой стали?
Ответ: Нефтегазовая, нефтехимическая, энергетическая, водоочистная, химическая и обрабатывающая промышленность.
В4: Как долго обычно служит задвижка из литой стали?
Ответ: При правильном обслуживании многие клапаны остаются работоспособными в течение 20 и более лет.
В5: В чем разница между задвижками из литой и кованой стали?
Ответ: Клапаны из литой стали обычно предпочтительнее для клапанов больших размеров, тогда как клапаны из кованой стали часто выбирают для клапанов меньших размеров и для применений с чрезвычайно высоким давлением.
Вопрос 6: Как часто следует проводить проверки?
О: Визуальные проверки должны проводиться регулярно, а график комплексного технического обслуживания зависит от условий эксплуатации.
Задвижка из литой стали остается одним из наиболее надежных решений для промышленной изоляции. Его прочная конструкция, отличные характеристики уплотнения, низкое гидравлическое сопротивление и способность адаптироваться к суровым условиям эксплуатации делают его предпочтительным выбором во многих отраслях промышленности. Понимание конструкции клапанов, вариантов материалов, требований к установке и процедур обслуживания помогает организациям максимизировать эксплуатационную эффективность, одновременно сводя к минимуму время простоя и затраты на владение.
Поскольку промышленные системы становятся все более сложными, выбор надежного производителя становится столь же важным, как и выбор правильной спецификации клапана.
Хэбэйская компания по производству гидравлического оборудования Gongchuang, Ltd.специализируется на надежных промышленных клапанах, предназначенных для требовательных применений. Если вам нужны стандартные продукты или индивидуальные конфигурации клапанов, наша опытная команда готова помочь вам повысить безопасность, эффективность и долгосрочную производительность системы. Связаться с намиСегодня для экспертной технической поддержки и конкурентоспособных решений.
