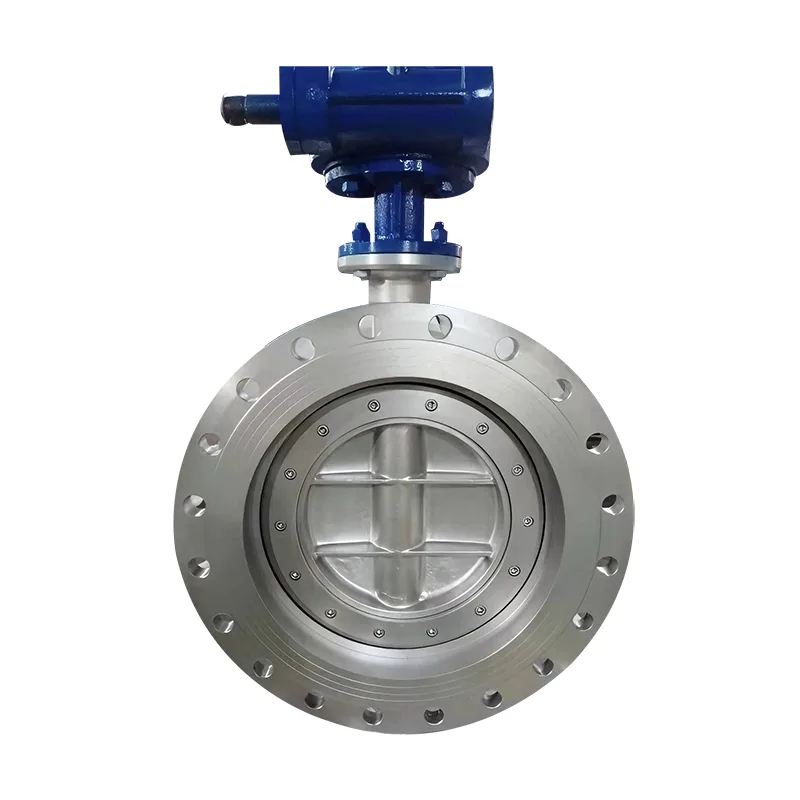

The Двойной эксцентриковый клапан-бабочка, также известный какдроссельный клапан с двойным смещением, представляет собой высокопроизводительный промышленный клапан, предназначенный для надежного закрытия, снижения трения и увеличения срока службы в сложных условиях эксплуатации. По сравнению с традиционными концентрическими конструкциями, его конструкция с двойным смещением сводит к минимуму требования к износу седла и крутящему моменту, что делает его идеальным для водоочистки, систем отопления, вентиляции и кондиционирования, электростанций, нефтегазовой и химической промышленности.
В этом подробном руководстве мы рассмотрим, как работают дисковые затворы с двойным эксцентриком, их конструктивные преимущества, технические характеристики, сравнительные таблицы производительности, рекомендации по выбору, методы технического обслуживания и часто задаваемые вопросы.
A Двойной эксцентриковый клапан-бабочкапредставляет собой четвертьоборотный поворотный клапан, конструкция которого имеет два смещения. Эти смещения значительно уменьшают трение между диском и седлом во время работы, повышая надежность уплотнения и продлевая срок службы.
В отличие от концентрических дисковых затворов, у которых вал центрирован внутри диска и трубопровода, двойной эксцентриковый затвор смещает положение вала двумя способами:
Эта инновационная конструкция гарантирует, что диск соприкасается с седлом только на финальной стадии закрытия, что сводит к минимуму износ и снижает рабочий крутящий момент.
Механизм двойного смещения создает кулачковое движение во время открытия и закрытия. Когда клапан начинает открываться:
Это движение обеспечивает несколько эксплуатационных преимуществ:
Основные компоненты высокопроизводительного дроссельного затвора с двойным эксцентриком включают в себя:
| Компонент | Варианты материалов | Функция |
|---|---|---|
| Корпус клапана | Чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь | Сдерживание давления |
| Диск | Нержавеющая сталь, Бронза | Элемент управления потоком |
| Сиденье | EPDM, NBR, PTFE, металл | Уплотнение интерфейса |
| Вал | Нержавеющая сталь | Передача крутящего момента |
Конструкция поддерживает двунаправленное уплотнение и может работать в паре с электрическими, пневматическими или ручными приводами в зависимости от требований системы.
| Особенность | Концентрический клапан | Двойной эксцентриковый клапан |
|---|---|---|
| Трение сиденья | Высокий | Низкий |
| Требуемый крутящий момент | Выше | Ниже |
| Срок службы | Умеренный | дольше |
| Номинальное давление | Середина | Выше |
Основные преимущества:
Подробные технические чертежи и варианты конфигурации можно найти на странице продукта:Двойной эксцентриковый клапан-бабочка. Подробная информация о продукте.
Двойные эксцентриковые дроссельные заслонки широко используются в:
Их способность обрабатывать большие объемы потока при минимальном перепаде давления делает их идеальными для трубопроводов большого диаметра.
При выборе дроссельной заслонки с двойным эксцентриком учитывайте:
Сотрудничество с опытным производителем гарантирует правильный размер и совместимость материалов.
Профилактическое техническое обслуживание значительно продлевает срок службы клапана и обеспечивает оптимальную производительность.
Гунчуанстремится поставлять высокопроизводительные промышленные клапаны, соответствующие международным стандартам качества. Благодаря современному производственному оборудованию, строгим процессам контроля качества и индивидуальной инженерной поддержке Gongchuang предлагает надежные дроссельные заслонки с двойным эксцентриком для отраслей промышленности по всему миру.
В клапанах с двойным эксцентриком используются два смещения для уменьшения трения, а в клапанах с тройным эксцентриком добавляется третий угол смещения для обеспечения уплотнения «металл-металл» при работе в условиях высоких температур.
Да, они рассчитаны на более высокие значения давления по сравнению с концентрическими конструкциями.
Абсолютно. Совместимы с электрическими и пневматическими приводами автоматизированных систем управления.
Их обычно используют в водоподготовке, нефтегазовой отрасли, производстве электроэнергии и системах отопления, вентиляции и кондиционирования.
Двойной эксцентриковый дисковый затвор представляет собой надежное, долговечное и эффективное решение для современных промышленных систем управления потоком. Его инновационная конструкция со смещением снижает трение, улучшает уплотнение и снижает рабочий крутящий момент, что делает его предпочтительным выбором во многих отраслях.
Если вы ищете высококачественную промышленную арматуру, адаптированную к требованиям вашего проекта, компания Gongchuang готова помочь. Наша команда инженеров обеспечивает профессиональное руководство, конкурентоспособные цены и надежную доставку.Связаться с намисегоднячтобы обсудить ваш проект клапана и получить индивидуальное предложение.
