The Путешествиеle смещенный клапан-бабочкапредставляет собой вершину разработки дроссельных заслонок, обеспечивающих нулевую утечку, двунаправленное уплотнение и исключительную производительность в условиях высокого давления и температуры. В этом подробном руководстве рассматриваются принципы проектирования, преимущества, материалы, промышленное применение, сравнение с другими типами клапанов, передовые методы установки и часто задаваемые вопросы. Дисковый затвор с тройным смещением обеспечивает непревзойденную надежность и долговечность независимо от того, используется ли он в нефтегазовой, нефтехимической, СПГ, электроэнергетике или морской промышленности.

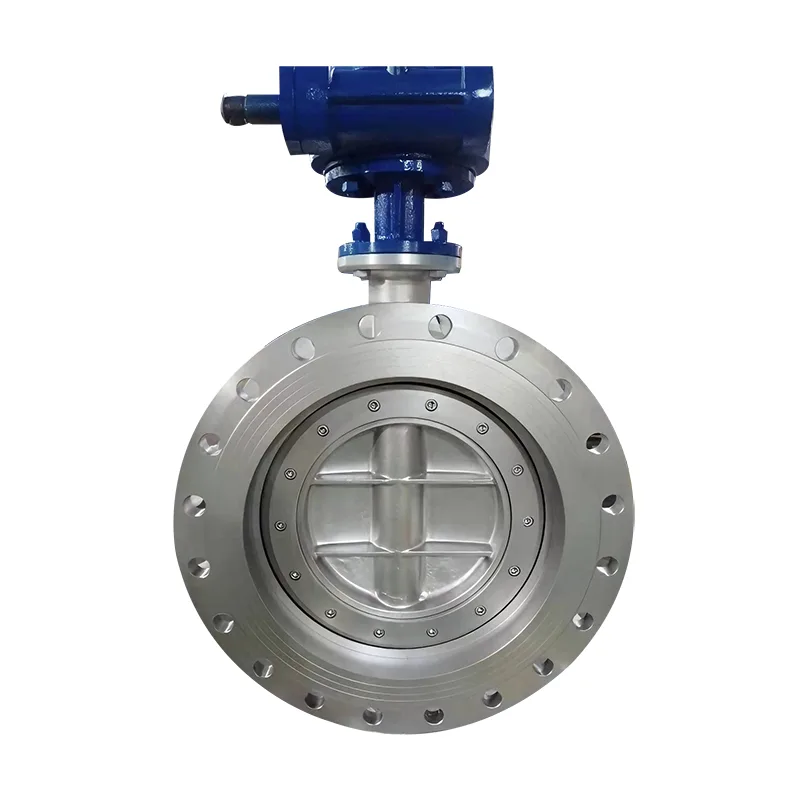

Дисковый затвор с тройным смещением (также известный как дроссельный клапан с тройным эксцентриком) — это высокопроизводительный промышленный клапан, разработанный для плотного закрытия даже в экстремальных условиях эксплуатации. В отличие от концентрических клапанов или клапанов с двойным смещением, он имеет три различных геометрических смещения, которые устраняют трение во время работы и обеспечивают уплотнение металл-металл.
Эти клапаны широко используются в отраслях, требующихнулевая утечка, высокая термостойкость и длительный срок службы.
| Компенсировать | Описание | Цель |
|---|---|---|
| Первое смещение | Вал расположен за осевой линией седла клапана. | Уменьшает контакт уплотнения во время работы. |
| Второе смещение | Смещение вала от осевой линии трубопровода | Обеспечивает кулачковое движение для плавного открытия |
| Третье смещение | Коническая геометрия уплотнения | Обеспечивает герметичное уплотнение «металл-металл» без утечек. |
Третье смещение является наиболее важным нововведением. Это создает конструкцию с крутящим моментом, которая исключает трение между диском и седлом, что значительно продлевает срок службы клапана.
Для применений с высоким давлением в нефте- и газопроводах дроссельные затворы с тройным эксцентриситетом часто превосходят традиционные задвижки и задвижки как по стоимости, так и по эффективности обслуживания.
| Особенность | Двойное смещение | Тройное смещение |
|---|---|---|
| Тип уплотнения | Мягкое/эластичное сиденье | Сиденье металл-металл |
| Класс утечки | Ограниченный | Нулевая утечка (класс VI по стандарту ANSI) |
| Температурный диапазон | Умеренный | Высокая температура и криогенный |
| Долговечность | Середина | Высокий |
Конструкция с тройным смещением идеально подходит для суровых условий эксплуатации, что делает ее предпочтительным решением на нефтеперерабатывающих заводах и предприятиях по производству СПГ.
В зависимости от требований применения материалы могут включать:
Материалы седла часто включают закаленную нержавеющую сталь или накладку из стеллита для повышения износостойкости.
Дроссельные затворы с тройным эксцентриситетом обычно используются в:
В отраслях с высоким уровнем риска, где утечка недопустима, следует выбирать производителя премиум-класса, такого какГунчуанобеспечивает безопасность, соответствие требованиям и долгосрочную надежность.
Учитывайте следующие факторы:
Сотрудничество с таким опытным производителем, как Gongchuang, гарантирует правильную спецификацию клапана для ваших промышленных нужд.
Потому что в нем используется седло «металл по металлу» и конструкция с крутящим моментом, которая исключает использование мягких уплотнительных материалов, уязвимых к тепловым повреждениям.
Да, правильно спроектированные дроссельные заслонки с тройным эксцентриситетом могут соответствовать стандартам герметичности класса VI ANSI.
Да, при соответствующем выборе материала и удлиненной конструкции капота.
Больше всего от этого выиграют нефтегазовая, нефтехимическая, СПГ и энергетическая отрасли.
При правильном обслуживании дисковые затворы с тройным эксцентриситетом могут прослужить десятилетия в суровых условиях эксплуатации.
Дисковый затвор с тройным смещением — идеальное решение для отраслей, требующих высокой надежности, отсутствия утечек и длительного срока службы. Усовершенствованная геометрия, уплотнение «металл по металлу» и соответствие международным стандартам превосходят клапаны традиционных конструкций.
Если вы ищете долговечный и высокопроизводительный промышленный клапан, компания Gongchuang предлагает дроссельные заслонки с тройным эксцентриситетом премиум-класса, разработанные для самых сложных условий эксплуатации.
Связаться с намисегодня, чтобы узнать больше об индивидуальных решениях и технической поддержке.
